作者：中央广播电视总台 刘畅
摘要：
本文介绍了中央广播电视总台作为主转播机构，在杭州亚运会转播工作中各制作系统的技术方案及运行，对总台在超高清视音频创新技术及全媒体呈现与传播方面科技创新应用进行了分析。
关键词：
杭州亚运会｜技术运行｜技术创新
第十九届亚运会于2023年9月23日至10月8日在杭州举行，本届赛事是继1990年北京亚运会、2010年广州亚运会后第三次在我国举办的亚运会。杭州亚运会共设置56个竞赛场馆，分布在浙江省内6个市区。主办城市杭州市设42个竞赛场馆（40个亚运会竞赛场馆+2个亚残运会竞赛场馆），承办35个亚运比赛项目和22个亚残运会比赛项目（亚残运会竞赛场馆共有19个，其中17个与亚运场馆共用）。
宁波设2个场馆和1个亚运分村，承办帆船和沙滩排球项目。温州设3个场馆和1个亚运分村，承办足球小组赛和龙舟项目。绍兴设4个场馆，承办篮球、排球、攀岩、棒垒球项目。湖州德清设2个竞赛场馆，承办排球和三人制篮球项目。金华设3个场馆和1个亚运分村，承办足球小组赛和藤球项目。
杭州亚运会共设40个竞赛大项，包括32个奥运项目和8个非奥运项目及电子竞技，产生482枚金牌。杭州亚残运会10月22日至28日举行，设22个大项，564枚金牌。
一、总台前场转播系统概述
亚运会40个比赛大项全部采用高清（以下简称HD）信号格式进行广播电视内容制作，部分重要赛事采用4K超高清（以下简称UHD）信号格式进行制作和传送。
本次亚运赛事信号通过总台4K/8K超高清及高清频道播出，亚运超高清视音频赛事节目还将通过“百城千屏”公共大屏和“央视频”等新媒体客户端传播。
为增强杭州亚运会传播效果，提升用户收看到的超高清电视视音频质量，总台以杭州亚运会为契机，升级“央视频”客户端“看电视”功能，开启我国超高清视音频标准AVS3、HDR Vivid和Audio Vivid的示范应用，为广大用户提供高质量超高清视音频服务，用户在电视机应用市场下载“央视频投屏助手”，通过“央视频”客户端，采用投屏方式将CCTV-8K频道投屏到8K或4K电视机上，就可以在电视机上收看到AVS3+HDR Vivid 8K视频或H.265+HDR 4K视频，同时可通过耳机收听到双耳渲染的三维菁彩声电视伴音，旨在向世界呈现一场独具魅力、精彩非凡的科技盛会。
根据总台节目部门的报道方案和技术需求，本次亚运会注重加强现场制作，在前方IBC报道中心设立CCTV5和新闻演播室、CCTV16演播室（4K）、新媒体和访谈演播室。IBC报道中心支持CCTV5和CCTV16在前方的完整包装制作播出，支持各新媒体平台的前场采集制作，支持4K信号的前场采集、收录、制作、存储、传输，并通过前方IBC的信号调度和媒资共享以及前后方的协同工作机制，满足总台后方CCTV1、CCTV2、CCTV13、CCTV5+、CCTV-4K、CCTV-8K、CGTN等及各新媒体平台对本届亚运会赛事、新闻及专题节目的报道需求。
另外，在杭州奥体中心体育场设立4K单边综合制作区（TV Compound），以出镜平台、单边摄像机、评论席、混合采访区等现场单边资源完成开闭幕式、田径等重点项目的报道。
深化8K节目制作应用实践，完成总台亚运会开闭幕式及田径赛事8K电视信号制作任务。在体操、乒乓球、羽毛球、篮球、排球、射击、举重、龙舟、霹雳舞、电子竞技等重点项目场馆19个场馆设立现场评论席、混合采访区、单边摄像机、直播出镜平台等单边资源，通过现场多角度的报道模式全方位报道亚运会赛事。持续提升“持权转播和主播机构两手抓”的体育传播新打法。充分利用总台作为亚运会主播机构提供的各种新媒体技术服务和资源，丰富总台新媒体报道形态和内容。
二、前方转播系统概况

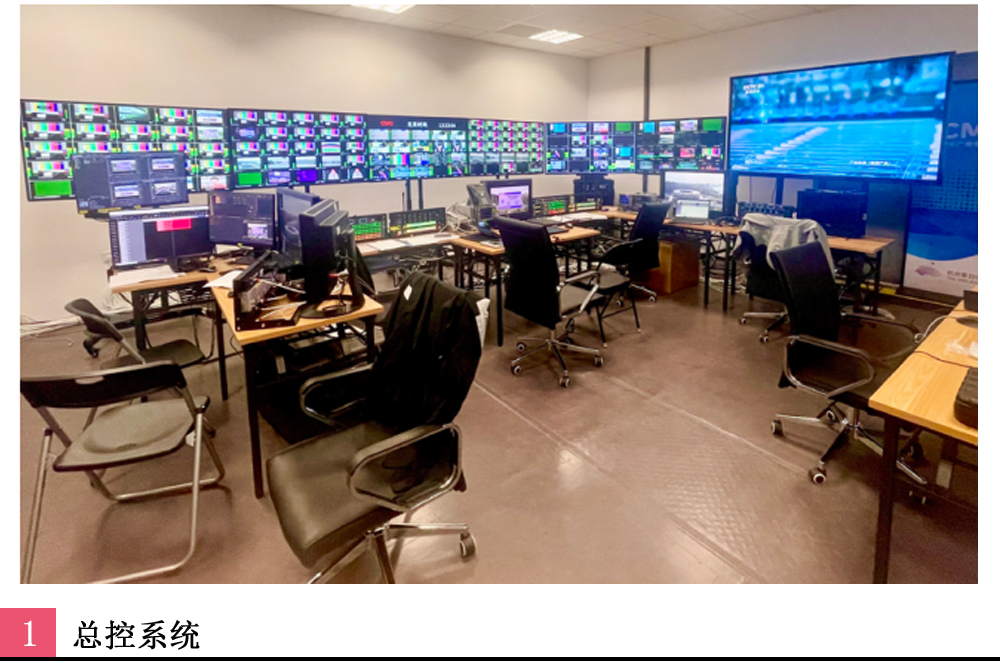

1. 总控系统
在本次杭州亚运会期间总控系统为双IP系统架构，提供前后方HD和4K信号的调度、分发及管理。满足了总台体育青少中心、新闻中心等节目部门对亚运赛事直播、单边传送、高低码率文件传输、基础网络通信、新媒体直播等各项业务的传输需求。完成了杭州IBC与杭州奥体中心体育场TV-Compound之间的HD/4K/8K信号、数据、播出返送等各类信号的传输及通话需求。
同时完成了包括高清及超高清信号的声道倒换和评论声嵌入、评论席和单边点等四线语音的MADI音频交接和解嵌等所有公共信号、单边信号的交接及公共信号处理工作，以及评论声及通话线路的光电转换，高清及4K公共信号、单边信号及演播室信号的分配调度及监看任务。为各演播室提供多路外来信号选切及相关信号调度与传输以及传输线路的协调，基准信号为开闭幕式特别节目外场单边连线提供相关预订和协调。
2. 演播室系统

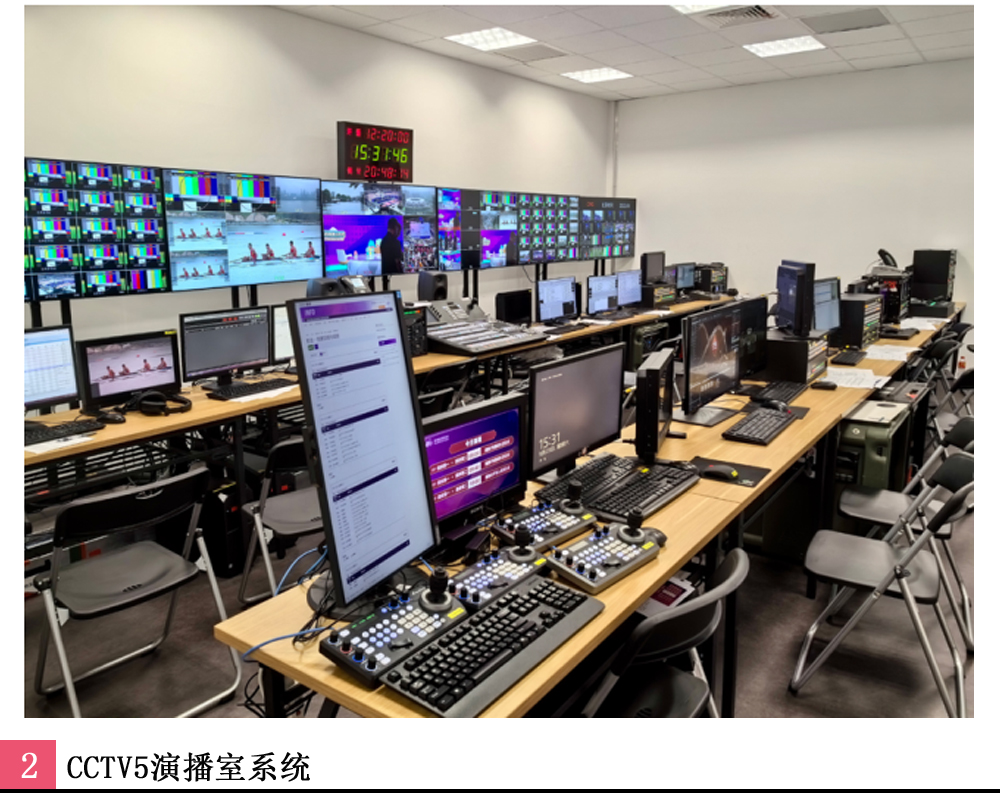

（1）CCTV5演播室视音频系统
杭州主媒体中心IBC内搭建的CCTV5演播室采用全高清制作系统，该演播室将承担亚运会期间中央广播电视总台CCTV5体育频道赛事直播和体育新闻节目报道的直播需求，以及录播节目的制作任务。前方CCTV5演播室PGM信号送前方总控系统，经由前方总控系统送后方播出系统。
另有一间独立的音控室可完成CCTV5立体声制作播出，其承担体育频道前方直播赛事节目音频信号的包装制作任务，采用立体声制作播出。主调音台为Solid State Logic L500，备调音台为YAMAHA QL1系列调音台。音视频连接方式为基带连接，通过主、备调音台本地AES输出口送至加嵌板卡，Clean收录信号通过Solid State Logic Dante接口箱送至加嵌板卡。

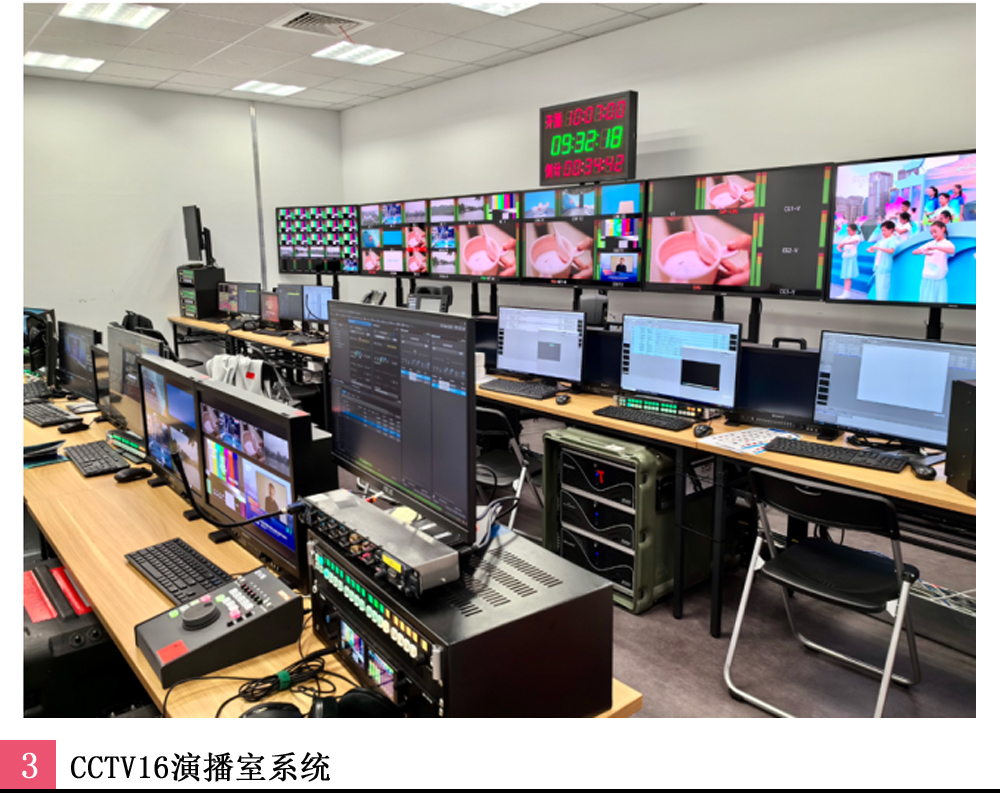

（2）CCTV16演播室视音频系统
CCTV16演播室视音频系统承担CCTV16奥林匹克频道的赛事直播报道任务，满足节目部门在亚运会期间对多项赛事的演播室直播包装和精彩赛事回放等技术需求。其以移动外场演播室系统标准配置为基础，是全超高清制作系统；满足CCTV16奥林匹克频道多项赛事的演播室直播包装和精彩赛事回放等技术需求；前方CCTV16演播室PGM信号送前方总控系统，经由前方总控系统送后方播出系统。
音频系统配备独立的音控室承担奥运频道4K信号5.1环绕声制作播出。其中音控室搭建环绕声监听环境，导播间为立体声监听环境。系统采用全网络化IP架构，主备调音台通过主、备交换机交互信号并共享接口箱；核心设备采用Lawo mc²56数字调音台作为主播出调音台，Lawo mc²36为备份调音台；系统可承载外来赛事信号6路（环绕声）、EVS 2路（环绕声）及精彩编辑（索贝）2路（环绕声）。
演播室坐播区有线纽扣话筒作为主话筒，桌架话筒为备份话筒；坐播区使用有线耳返，通过评论盒提供TB信号供通话使用；演播室站播区为无线纽扣话筒，站播区配备无线耳返系统；系统含有主备硬盘音乐播放器；系统提供电话耦合器，供节目连线环节使用。
（3）新媒体访谈演播室
新媒体访谈演播室提供高清及4K直播/录制功能，支持导播切换、在线包装、PGM录制、流媒体推送、融合媒体发稿、首推首发流信号监看等，满足新媒体和特别节目组的节目制播需求。演播室面积约为46平方米，架设3台Z280摄像机，根据节目需求选择输出高清/4K SDI信号。
音频设备台放置由音频系统提供的麦克风用于采集主持人及嘉宾音频。制景可满足节目部门访谈、新闻、专题类节目录制、直播使用。导控室面积约为30平方米，部署融媒体导播切换一体机，能够实现流化传输、直播信号切换、流媒体在线包装、直播配音信号录制等新媒体直播功能。
配合导控室部署的音频设备，可以实现小片制作播出、比赛复盘、现场音效制作在内的全套融合媒体演播室制作流程。此外，提供4个直配间音频设备。主、备调音台同为YAMAHA QL1，无线接收机一套、有线耳机返送一套；数字音分PA835两台，音频系统周边设备硬盘还音机一台。
3. 网络制播系统
中央广播电视总台移动外场网络制播系统承担杭州亚运会前方的节目制播任务。系统提供包含赛事信号收录、单边信号采集、外拍素材上载、节目制作包装、节目文件化送播、素材存储及归档、前后场文件传输和协同制作、移动非编前方素材回传、媒资素材远程回调在内的网络文件化节目制播功能。另外，提供一体化融合媒体生产、直播连线在内，多功能、全方位支持面向多渠道的融合生产和互动。提供一体化移动云制作功能，实现便捷、高效的融合媒体稿件生产。
前方网络制播系统提供高清和超高清4K/8K全兼容的一体化制播能力，支持素材的采集、编辑、文件化播出、存储、传输的全流程业务，满足前方体育频道和奥林匹克频道的播出需求和后方的协同制作需求。另外，还提供了赛事收录（HD+4K）、单边收录、收录监看管理、素材远程云归档（HD+4K）、素材交换（HD+4K）、后场场记，以及后场E14、E08、N07演播室SRT低码率大屏监看、媒资系统前后方素材交互、新媒体直播系统/访谈演播室、HD/4K/8K编辑工位、HD/4K/8K审片、配音、上载、文本等技术支持。
杭州亚运会前场网络制播系统依托总台媒体云功能，构建了基于总台“媒体云+IBC边缘节点”的一体化转播架构，充分利用边缘节点的就近计算能力以及总台媒体云的弹性计算支撑，实践8K/4K/HD采、编、播、存一体化，以及全IP、前后场协同制播体系。超高清业务满足了前后方超高清节目协同制作的需求。
本次亚运会移动外场网络制播系统高清、超高清转播功能完善，技术成熟，在部署和实施方面逐步实现了固定化、模块化，具备快速实施、高可靠、高冗余等技术特点，为前方转播及后场都提供了强有力的技术支撑。
4. 在线包装系统
在线包装系统在杭州亚运会期间实现了网络化的在线图文、在线大屏幕模板的设计、制作、测试、更新、发布，以及对整个在线包装系统的维护；实行前后场协同的统一模板及场景的制作与管理。
在线图文模板的设计制作和应用播出，兼顾前、后方多个演播室，形成统一的模板及场景的播出应用；能访问移动外场网络制播系统，实现素材资源共享及与文稿系统、制播业务流程整合；灵活配置模板数据源，可实时调用刷新在线体育数据，实现多动态数据源受控自动图文生成和播出；接收处理经选切的最多4路外来4K超高清视频信号作为视频源；提供播出模板；设计、制作、调试前方演播室虚拟场景等。
5. 基础网络系统
为IBC网络制播系统提供万兆接入网络服务；提供高码流文件回传网络通道并将低码流视频流回传至后场体育及新闻演播室；提供接收服务器的网络接入服务以实现外采背包数据在IBC落地，为IBC提供台内小号电话、台内OA等接入服务；为IBC展示大屏提供总台8K和双vivid视频信号；搭建5G接收系统，实现信号接收及SDI传输至总控系统。
6. 舞美灯光系统

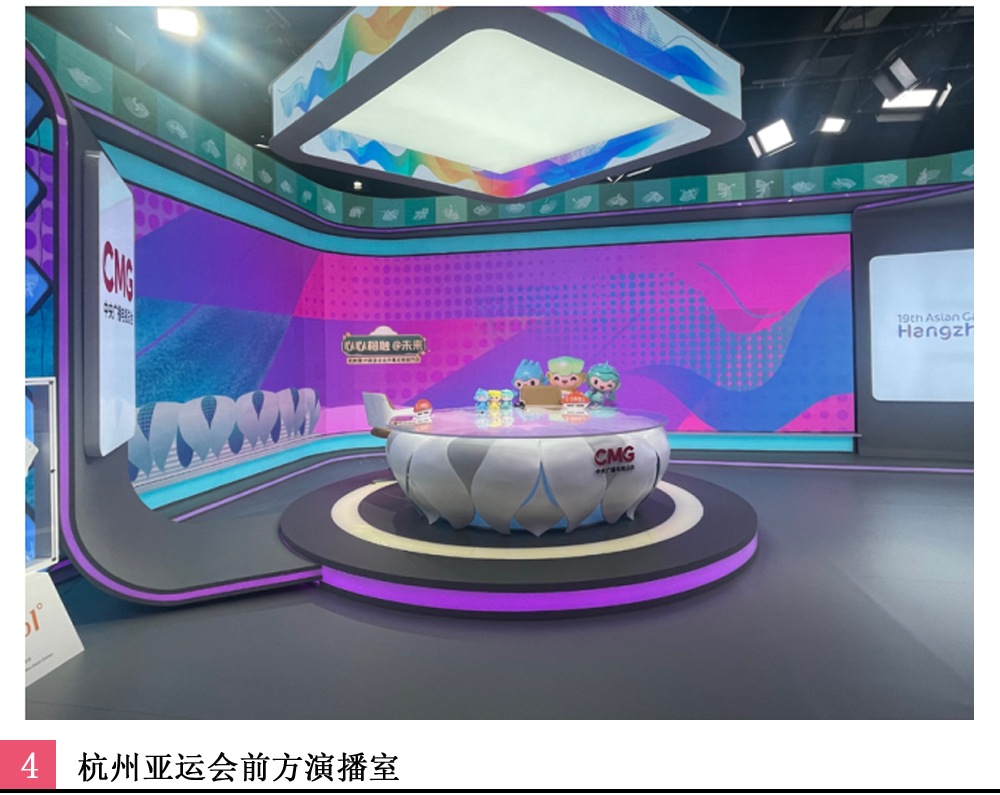

本次杭州亚运会演播室划分为3个功能区域，分别为坐播区、站播区和新闻播报区。站播区主背景由P1大屏幕组成，为单人站播；坐播区主背景由P1大屏幕组成，可供1~3名节目主持人坐播。整个主演播室运用亚运会主视觉色彩、亚运会会徽、总台标志、赛事项目标识等元素进行设计。
此外，本次杭州亚运会前方的动力系统、广播融媒体系统、单边及ENG系统、TV-compound系统等都为总台的转播任务提供了重要保障与技术支撑。
三、技术亮点与科技创新
在本次亚运会中，总台积极推进超高清创新应用，采用“4K HDR超高清视频+5.1环绕声”进行赛事国际公共信号制作，并在开闭幕式、田径项目中提供“8K+三维声”国际公共信号。确保了声音质量和播出安全的同时，呈现给观众声声入耳的全新视听升级体验。赛场中的空间感和方位感被加强、再现，现场声音被完美捕捉并还原到观众耳边。
在新媒体制作方面，通过AI智能裁切与5G技术，向制作系统提供完全无损的竖屏多机位画面的竖屏赛事公共信号，成为本次杭州亚运会的观赛新潮流，创新实现了更完美的竖屏呈现效果。通过组合使用赛场上部署的原生竖屏机位画面与AI横转竖处理画面，可以进行不同于电视画面镜头语言的全新制作，为用户提供耳目一新的竖屏高清赛事转播。
基于“云边端”架构的主播机构云服务平台，提供优质、高效、便捷的云转播服务，推动了媒体融合向纵深发展，在国际舞台上展示总台媒体科技创新技术实力。电竞公共信号制作及智能观赛，进一步丰富画面表现力，提升信号制作的内容质量，同时完成亚运会电竞智能观赛的多角度信号制作，创新打造亚运电竞转播模式。总台依托CMG媒体云，协同阿里云构建云服务平台，为海内外持权转播机构提供亚运赛事电视服务。超高清全媒体传播技术为观众提供了多角度看亚运、多感官感受亚运的可能性与多样性。
“智慧亚运、科技赋能”，现代竞技体育不仅是运动员之间的比拼，也是展示国家整体形象、考验新媒体平台体育融媒报道硬实力的多维空间。总台在转播技术上的持续创新带给国际社会全方位的观赛体验，讲述了精彩的赛场故事，传播了绿色、智能、节俭、文明的办赛理念，向全世界呈现了一场沉浸式的国际体育盛会。
来源：选自2023年第10期《现代电视技术》
