作者：中央广播电视总台 黄倩茵
摘要：
杭州亚运会期间，中央广播电视总台前方技术团队为总台多个频道和新媒体平台报道亚运会赛事提供了全方位、高质量的技术保障服务。本文结合赛事节目需求和报道规模，介绍了总台在转播报道前方配置的技术系统总体方案。
关键词：
杭州亚运会｜前方技术系统｜技术方案
一、赛事转播基本情况
1.杭州亚运会赛事基本情况
杭州第19届亚运会于2023年9月23日至10月8日在浙江省杭州市举行。赛事共设40个竞赛大项、481个小项，产生481枚金牌。本届亚运会共设置了56个竞赛场馆（含亚残运会），分布在浙江省内6个市区。

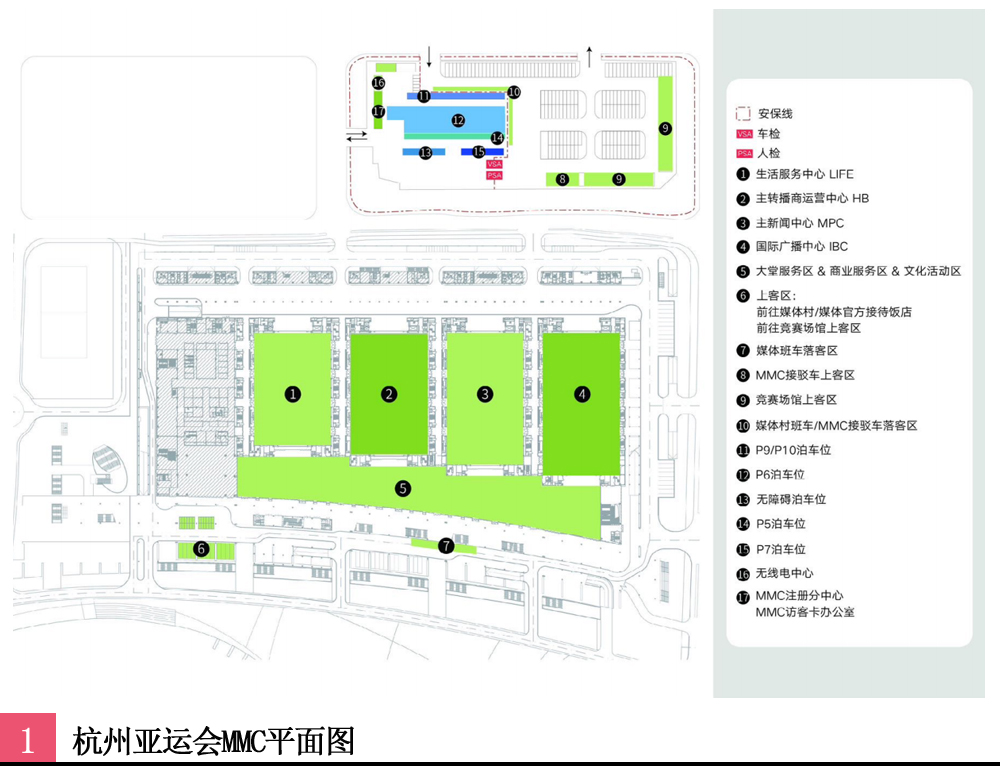

杭州第19届亚运会主媒体中心MMC位于杭州国际博览中心，国际广播中心IBC位于主媒体中心的D厅。MMC于2023年9月1日启用，9月9日 启动试运行，9月18日起正式进入24小时运行，为21家国际一级持权转播商提供转播服务。
杭州亚运会技术预订包括Rate Card和收费卡两部分，主播机构负责提供Rate Card部分技术服务，包括IBC搭建、赛事及相关公共信号分发、场馆评论席和单边摄像机位等；杭州亚组委负责提供收费卡部分相关服务，包括电话、互联网、Info、CIS、办公家具和电器等，标准租期为2023年9月9日至10月11日。
2.主播机构技术服务
杭州亚运会的主播机构为CMGBS，承担公共信号制作、传输及分发任务，主要技术服务内容包括：HD VandA公共信号包含高清信号40路；UHD超高清公共信号包含超高清信号20路；场馆与IBC之间评论声、协调声线路服务；场馆评论席、混合区等单边技术服务；IBC和场馆内提供转技术电、UPS和市电用电服务等。
首次采用“4K HDR超高清视频+5.1环绕声”制作开幕式和所有赛事国际公共信号。首次提供“8K超高清视频+5.1.4三维声”公共信号，并承担开闭幕式和田径项目的8K超高清电视公共信号制作任务。同时，总台在杭州奥体中心设立了超高清4K单边综合制作区，以单边摄像机、出镜平台和混合区等场内单边资源完成开闭幕式和田径直播报道。
3.组委会技术服务
杭州亚运会收费卡产品为持权转播商在IBC和比赛场馆提供家具、互联网、电话、打印机、电视机、有线电视、Info工作站、myInfo账号、CIS等服务。
二、节目报道形态与规模
◆ CCTV-5：作为亚运会报道高清主频道，前方设立E18演播室用于完整包装制作播出，主要播出节目包括新闻专题节目《体坛快讯》《体育新闻》《全景亚运会》及访谈特别节目《亚运英豪》和亚运赛事包装节目直播和录像；
◆ CCTV-5+：作为亚运会报道的另一高清频道，主要在后方使用E08演播室进行亚运相关赛事播出；
◆ CCTV-16：作为亚运会报道4K主频道，前方设立E19演播室用于完整包装制作播出，主要播出亚运相关赛事4K包装节目直播和录像；
◆ CCTV-8K：为深化8K节目制作应用实践，总台不但承担8K电视信号制作任务，同时在8K频道直播亚运会开/闭幕式及田径比赛，后方复兴路办公区第9演播室包装播出；
◆ 其他频道与平台：CCTV-1主要播出亚运赛事精选、专题节目；CCTV-2主要播出亚运赛事精选录像、专题节目；CCTV 4K频道全程并机CCTV-16奥林匹克频道播出。与此同时，央视频、央视体育等新媒体客户端，中国之声、粤港澳大湾区之声等广播频率，以及“百城千屏”超高清传播平台全面直播报道杭州亚运会。另根据版权分销协议，总台以新媒体集成发布平台为核心，为第三方新媒体机构咪咕、抖音、快手和腾讯提供UHD、HD、竖屏HDR、VR、三维菁彩声等流媒体信号。
三、前方技术系统方案概述
CMG在IBC工作区位于主媒体中心D厅，面积为1500平方米。工作区内包含演播室、导控间、配音间、总控室、设备机房和办公室等。
1. 技术预订基本情况
（1）IBC工作区
总台在IBC预订了1500平方米办公区域和200平方米储藏室，并根据各部门工作需求对办公区域的平面布局进行了有效规划。主播机构负责根据总台需求提供配套的空间布局、电力和空调分配以及根据桥架和孔洞等需求进行具体施工。
总台在IBC预订了40路高清公共信号包、20路超高清公共信号包、赛时时租单边高清信号传输通路，以及评论声和通话协调传输线路。
（2）场馆技术服务
预订了羽毛球、篮球、女子排球、举重等场馆的标准评论席12个，开闭幕式/田径、游泳、体操等场馆的带摄像头评论席5个，以及配合开闭幕式转播使用的空评论席3个。
预订了田径、羽毛球、篮球、乒乓球、射击等场馆共计14个专有混合区。
预订了开闭幕式/田径场馆7个和游泳场馆1个单边摄像机位，以及开闭幕式/田径场馆和运动员村各一个出镜平台。
预订了杭州奥体中心体育场转播综合区TV Compound工作间用于信号制作和办公休息，并预订配套的技术用电、空调适配、办公家具等；预订了卫星车停放区域；预订了HB制作系统提供的UHD国际信号、基准信号及特定机位信号。
（3）线路传输服务
预订了游泳、体操、乒乓球和电子竞技等场馆与IBC之间的HD SDI线路用于传输评论席摄像头信号、单边摄像机信号。
预订了羽毛球、篮球、举重等14个场馆混合区和单边摄像机位与IBC之间的协调声线路。
预订了杭州奥体中心体育场和杭州奥体中心游泳馆的场馆内各类传输线路，主要包括混合区和出镜平台到CCR协调声链路，单边摄像机位到CCR协调声链路，CCR到TV Compound评论声链路，TV Compound与Venue之间摄像机复合光缆SMPTE311、返送信号线路、音频信号线路，卫星车与工作间之间摄像机复合光缆SMPTE311，TOC与工作间之间UHD信号线路、BB信号线路等。
预订了1G带宽的以太网传输线路共13条，满足场馆混合区与IBC总控之间的信号传输需求；10G带宽的以太网传输线路共2条，满足杭州奥体中心体育场8K和4K现场制作系统与IBC之间各种信号的传输需求。
（4）收费卡部分
根据IBC及杭州奥体中心体育场场馆转播综合区布局规划，以租用为原则预订了满足正常办公需求的办公家具、电视、专线互联网服务、Info工作站、myInfo账号、CIS工作站、IP固定电话、打印机等。
2.总控系统
总控系统为此次转播活动提供信号核心调度及信号传输的技术支持，负责高清和超高清公共信号和单边信号接收、IP调度、IP网关转换、评论声嵌入等各类常用信号处理。
总控系统租用杭州IBC和北京光华路办公区总控机房之间2条10G带宽以太网专线光缆作为前后方信号传输线路，满足全台各频道和平台对赛事直播、新媒体直播、单边连线、文件传输、网络通信等业务的传输需求。首次在亚运赛事转播中使用全IP调度系统，并与下游系统实现了IP对接。首次在亚运赛事转播中全面采用JPEG 2000对高清信号进行编码传输，保障了信号编码的质量，实现了低延时的应用，为台内其他频道的节目制作提供了高质量的信号保障。首次在亚运赛事转播中使用10G大带宽传输链路，满足HD、4K、8K信号的传输需求，同时使用JPEG XS编解码技术等对8K信号进行传输及播出。
总控系统在前方接收HB提供的40路高清公共信号、20路超高清公共信号和各类单边信号；完成了与主播机构之间19个场馆的评论席和单边点位的四线通话MADI音频交接和解嵌；负责为IBC各技术系统提供所需的基准信号，包括PTP同步和时钟信号；完成了公共信号声道倒换、场馆评论席和IBC直配间评论声嵌入；为前方演播室提供高清、超高清公共信号、单边信号等外来信号分配调度及监看和内部通话；为后方演播室提供矩阵远程切换面板；为赛事场馆评论席和单边点、IBC总控和各演播室、后方演播室等点位提供通话系统。
总控系统使用主、备2条10G以太网专线光缆链路，实现了杭州IBC与杭州奥体中心体育场TV Compound之间的HD、4K和8K信号以及播出返送等各类信号的传输及通话传输需求；在杭州奥体中心体育场外的其他13个场馆的混合区，使用1G以太网专线光缆链路传输经JPEG XS背包编码的高清单边信号。
3.演播室系统

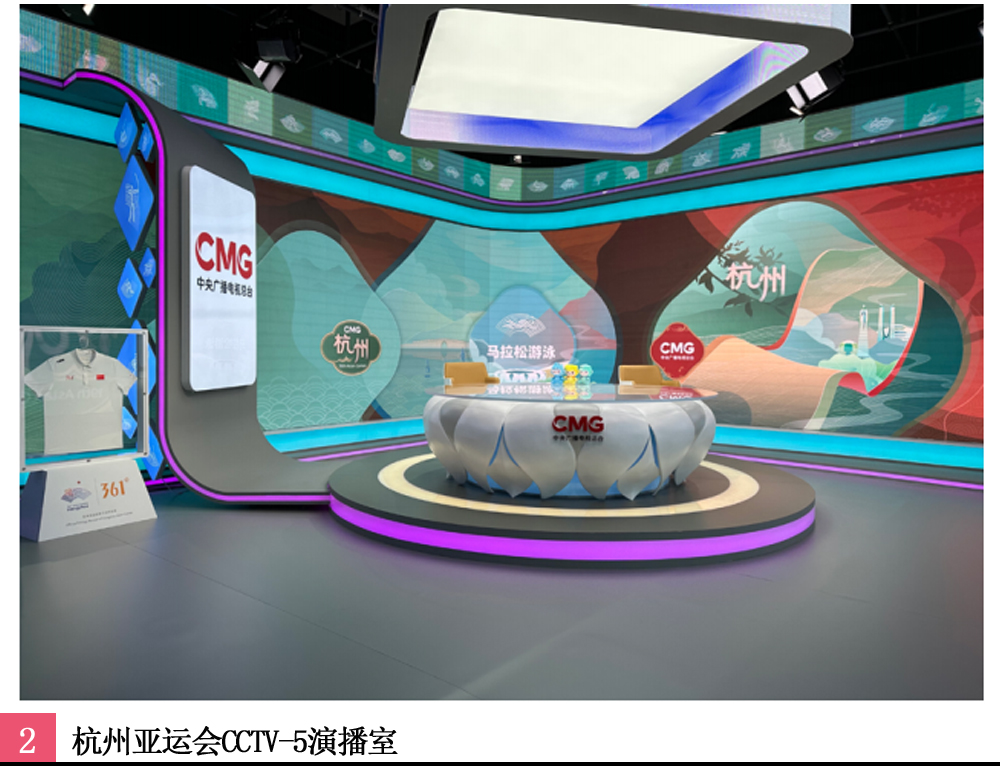

（1）CCTV-5演播室
CCTV-5演播室主要承担亚运会期间体育频道的包装任务，包括赛事直播和体育新闻直播任务以及录播节目的制作任务。
演播室使用高清信号视频系统，系统内配置4台Grass Valley LDX 86N 4K高清摄像机，其中1台为摇臂摄像机；3套ROSS在线包装系统；1套主备Sobey MSV 4211播出服务器；1套Sobey MSV555收录服务器；2台信号延时器；1套6通道EVS服务器；1套ORAD 4K大屏渲染服务器。周边设备包括Imagine的模拟视分、高清数字视分、帧同步器、加嵌器、解嵌器等。主路切换由Grass Valley切换台完成，应急切换由Imagine的16×16数字矩阵完成。总控系统为演播室提供外来信号选切面板、BB信号和时钟信号，演播室主备PGM信号经加嵌器、视分后送总控系统。
演播室音频系统采用立体声制作模式，主备调音台分别为Solid State Logic L500和YAMAHA QL1系列。坐播区话筒使用有线纽扣为主，有线桌架话筒为辅，通过评论盒实现“咳嗽”功能；站播区无线话筒采用主备腰包的方式互为备份。外来信号6路、EVS信号2路、网络制播设备信号和1路PGC经解嵌后接入音频系统。4路主要外来信号通过传统数字音分方式一分二进入主、备调音台数字接口。周边设备包括硬盘还音机和电话耦合器。
（2）CCTV-16演播室
CCTV-16演播室主要承担亚运会赛事期间每天奥林匹克频道赛事直播任务。
演播室使用超高清信号视频系统，系统内配置3台Sony HDC-5500超高清摄像机；1套主备格非延时器；3套ROSS在线包装系统；1套ROSS虚拟植入系统；1套主、备Sobey播出服务器；1套Sobey收录服务器；1套6通道EVS精彩编辑服务器；一套新奥特4K大屏渲染服务器；2台华为8850交换机；1 套主、备Sony LSM管控系统；1套格非管控系统。周边设备包括 EVERTZ 超高清数字视分、模拟视分、加嵌器、解嵌器、Sony IPG-50Y 和 Sony IPG-51Y 网关转换卡等。主路切换由Sony XVS-8000切换台完成，应急切换由Sony LSM系统辅助母线面板MKS-R1620完成。总控系统为演播室提供外来信号选切面板和主、备PTP同步信号，演播室主、备PGM信号过加嵌器后经主、备核心交换机送总控系统。
演播室音频系统采用5.1环绕声制作模式，其中音控室搭建环绕声监听环境，导播间为立体声监听环境。系统采用全网络化IP架构，主备调音台分别为Lawo mc²56和mc²36，通过主、备交换机交互信号并共享接口箱。坐播区有线纽扣话筒作为主话筒，桌架话筒为备份话筒，通过评论盒提供TB信号供通话使用；站播区为无线纽扣话筒。系统可承载外来信号6路、EVS 2路及精彩编辑2路。周边设备包括硬盘音乐播放器和电话耦合器。
（3）新媒体和访谈演播室
新媒体和访谈演播室主要承担赛事新媒体直播及访谈节目录制任务。
演播室系统设置融媒体导播切换一体机，满足流化传输、直播信号切换、流媒体在线包装、直播配音信号录制等新媒体直播需求。系统内配置3台Z280摄像机，另有外来信号通过总控系统提供的矩阵选切面板调取。音频系统通过麦克风采集主持人和嘉宾音频信号，信号通过接入调音台后输出一路音频模拟信号接入融媒体导播切换一体机完成音频嵌入。
演播室另部署一台融媒体导播切换一体机，用于搭载一套通过RTC协议实现低延时信号传输的连线系统，通过使用UGC APP软件实现嘉宾与主持人的实时互动交流。
4.TV Compound系统
总台在杭州奥体中心体育场转播综合区配置4K EFP系统，配合全台各部门完成开闭幕式和田径赛事的信号包装及直播任务。
视频系统采用基于ST 2110的无压缩IP超高清系统，配置思科9336主备核心交换机、Sony 4300超高清摄像机、Sony LSM控制系统控制及Sony 8000超高清切换台。系统配置8讯道，包括两台122倍摄像机、一台45倍摄像机，出镜平台1台广角摄像机、混合采访区1台标头摄像机以及3个时政机位（包括一台升降塔）；配置硬盘编辑设备4K和HD EVS各2台（6通道+6通道）以及在线包装设备两套。系统共接入公共信号制作使用的A5转播车提供的14路公共信号，另有PGM主、备和两个时政机位使用12G传输线缆接入系统HDRC 4000进行备份。
音频系统架构以交换机为核心，主备调音台分别为Lawo mc²56和mc²36。系统还包含远程和本地接口箱、调音台主备内置接口箱以及音频周边设备等。各接口箱的主备网络接口接入主备交换机，实现支持Ravenna、AES67、ST 2110-30/31协议的设备互通。
5.网络制播系统
杭州亚运会前方网络制播系统提供信号收录、信号采集、素材上载、节目制作包装、节目文件化送播媒资素材远程回调等技术服务支持，支持面向多渠道的融合媒体生产，提供一体化移动云制作功能，实现便捷、高效的融合媒体稿件生产。
杭州亚运会高清和超高清存储业务采用OceanStor 9000和H3C UniStor X10536 G3两种IP存储的组合模式，以保障赛事素材在线的存储量，同时满足高容量和冗余机制等存储的需求。高清主编码格式为DNxHD 120Mbps 50i，超高清主编码格式为XAVC 500Mbps 50p，8K主编码格式为JPEG XS 2Gbps，支持收录文件边采集边编辑，作为混合外岛接入全台节目生产管理系统。超高清制作系统具备网络化节目制播全流程，强调制作节目的便捷性、高效性。系统支持节目编排、技术资源预约等前后场互通系统操作，提供媒资素材远程回调功能，用户通过部署在前方的OA工作站，远程浏览北京媒资系统内素材资源。
系统还承担了新媒体和访谈演播室、首推首发工作室的设计搭建和运行保障工作，满足超高清访谈节目录制、融合媒体连线/直播/发稿、首推首发发稿等节目需求。
6.在线包装系统
在线包装系统为前方CCTV-5和CCTV-16演播室提供图文模板制作和AR场景设计制作。
图文模板制作主要包括直播角标、人名条、节目介绍条、多视窗、全屏奖牌榜等，均采用ROSS XPN在线包装播控工作站，大屏幕渲染服务器分别是ORAD HDVG和新奥特石墨系统。此次赛事转播期间共设计制作了高清和超高清各九大类197个图文模板。
AR场景设计制作主要包括沙盘、比赛场馆、运动员信息、比赛成绩、吉祥物等，均采用ROSS Voyager高清虚拟渲染播控工作站，为CCTV-5设计制作虚拟场景模板4种，为CCTV-16设计制作虚拟场景模板7种。
本届亚运会是在线包装系统首次同时在两个前方演播室内使用虚拟场景模板进行直播工作，首次在前场设立了包装模板数据服务器，解决了以往前场模板数据刷新延时大的问题。
7.其他系统
广播融媒体系统在开闭幕式场馆评论席使用2路公共信号以及2条2M MSTP专线用于中国之声音频直播亚运会开闭幕式。同时，系统配置两组新媒体短视频拍摄设备为环球资讯提供拍摄、采访等赛事报道的技术支持。
舞美和灯光系统为前方IBC三个演播室、杭州电竞中心转播包厢和杭州奥体中心体育场出镜平台提供制景和灯光需求的技术保障，根据不同节目需求，对不同区域进行制景设计和灯光配置。
单边和ENG系统负责19个场馆评论席、单边摄像机位和混合区等单边信号技术保障工作，配置32套ENG设备支持前方新闻采访及专题节目拍摄等任务。
基础网络系统提供对各技术系统间网络及终端设备的支持和维护工作，并提供5G信号传输接收本地互联网落地业务的网络技术支持。
动力系统为前方IBC各技术系统提供动力保障，主电源使用两路UPS电源，每路开关250A，负载约150kW，电源频率50Hz。采用两面电源分配电箱作为主电源的分接柜，用六面双路互投配电箱作为一级分配柜，设立二级、三级配电箱于设备机房和各系统工作区。
四、结语
为展现总台转播报道的强大实力和水平，前方技术团队各系统高标准严要求，全力保障赛事转播报道工作的稳定运行和安全播出，积极探索和推进新技术发展，不断升级制播模式，努力带给观众新颖、灵动、沉浸的观赛体验。
第19届杭州亚运会向世界奉献了一届“中国特色、亚洲风采、精彩纷呈”的体育盛会。中央广播电视总台充分利用全媒体多平台转播优势立体呈现了亚运赛事的精彩，为观众留下永恒的亚运记忆、杭州记忆。
来源：选自2023年第11期《现代电视技术》
