作者：中央广播电视总台 李东洲
摘要：
2022杭州亚运会，中央广播电视总台在奥体中心体育场设立了开幕式及田径的单边综合报道系统（TV Compound），本文介绍了杭州亚运会开闭幕式及田径4K综合报道系统的组成，阐述了系统技术方案和设计理念。
关键词：
TV Compound｜单边制作｜公共信号｜IPG与SNP的转换
杭州第19届亚运会开幕式于2023年9月23日晚在杭州奥体中心体育场举行，本届亚运会开幕式以“潮起亚细亚”为主题，秉承“简约、安全、精彩”理念，以“数实融合”的形式完成主火炬点燃。中央广播电视总台作为持权转播商，使用一套大型4K EFP系统，在杭州奥体中心体育场搭建了单边综合报道系统（TV Compound），以单边摄像机、出镜平台、评论席和混合采访区等现场单边资源完成了开闭幕式及田径项目的报道，在开幕式转播中充分展现了大国领导风采和中国代表团入场盛况，在田径项目中突出展现我国运动健儿风采。这也是总台在大型夏季综合运动会上第一次使用4K超高清进行田径项目的综合报道。
一、单边综合报道系统组成
1.电视转播综合区

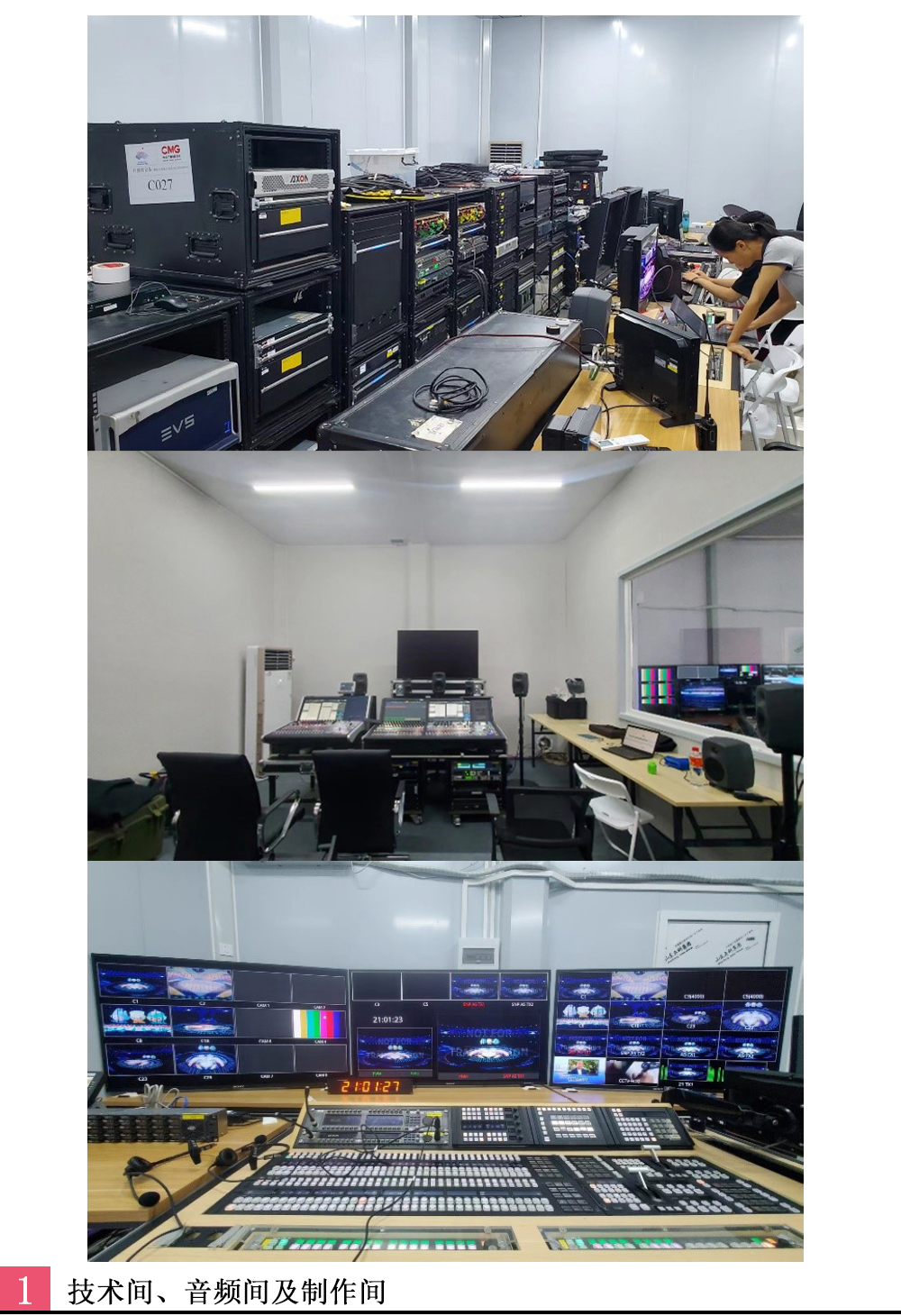

在大型赛事中，TV Compound（TVC）是指各持权转播商设立在场馆外的电视转播综合制作区，中央广播电视总台作为持权转播商（RHB）在杭州奥体中心体育场（大莲花）预订了两间30平方米、1间60平方米的工作间，分别用于导演制作间、音频间、技术间，并预订了相配套的办公家具、技术用电和空调适配等。

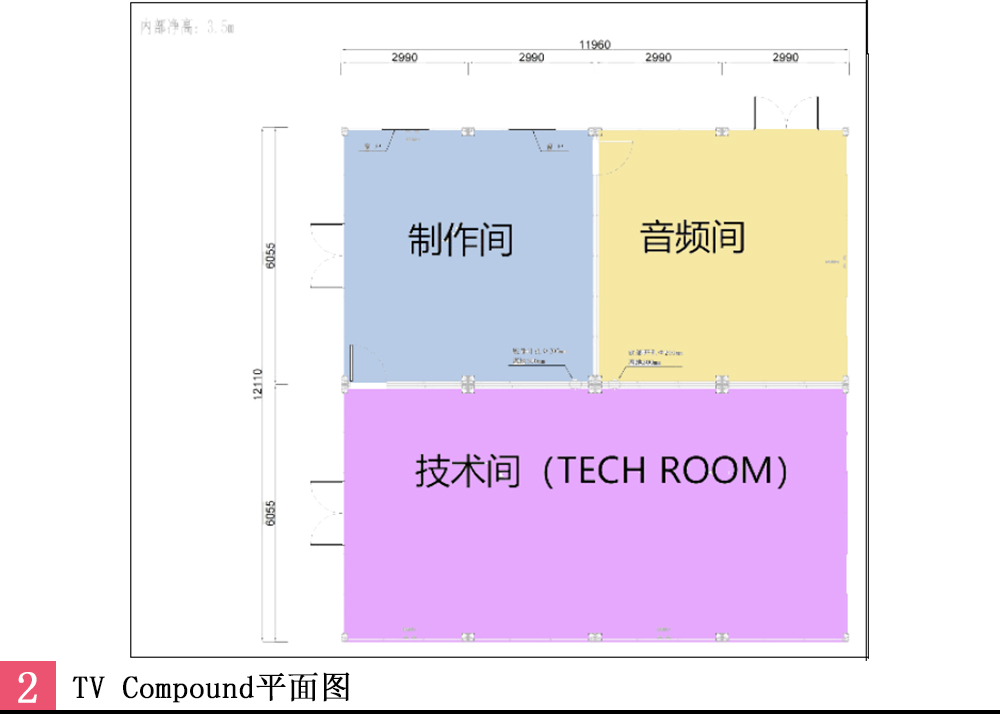

摄像机光缆以及外部交互光纤和线缆均汇于技术间，技术间位于导演制作间及音频制作间的下方，布局图见图2，各房间之间都有直径30cm的走线孔。技术间包含视音频和通话系统机柜、电力及主控系统机柜；制作间包含切换台面板、字幕机操作、导演大屏以及EVS操作等制作终端设备；音频间包含主备调音台及监听音箱。
2.电力系统
供电系统前端采用双路不同源市电作为主用电源，发电机电源（热备）作为备用电源的供电模式。供电系统架构由两路转播技术用电加一路技术市电组成，两路转播技术用电均配备UPS机组满足电视转播综合区满载容量，并确保UPS满载后备用时间不低于15分钟。技术间额外配备了4台3匹制冷空调。
3.单边机位

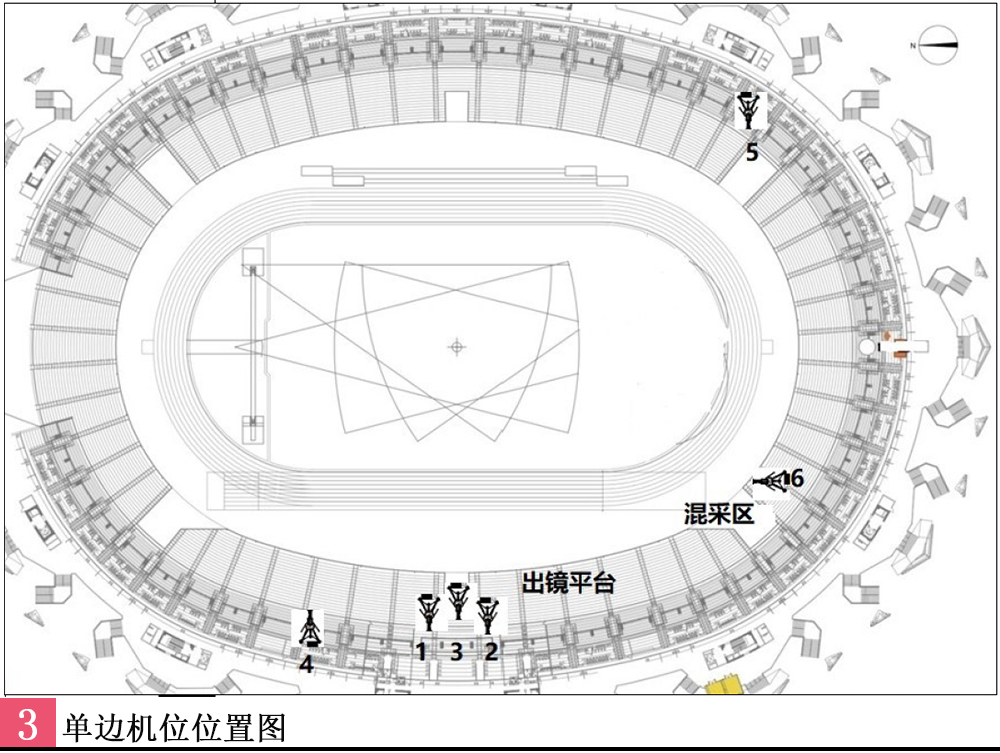

共架设8个单边摄像机，包括主席台上2个游机和一层看台的10米电动升降塔，用来完成主席台镜头；看台上架有3个单边摄像机；出镜平台1台摄像机用于连线报道；混合采访区1台摄像机用于田径赛后的运动员采访。
4.出镜平台（Announce Platform）
总台预订的出镜平台位于体育场一层看台的西侧偏南位置，背景为场地内景观，架有一台有线讯道摄像机用于开闭幕式前后特别节目和田径赛事的连线报道。使用头戴式耳机话筒作为主持人主话筒以及主耳返，话筒信号接入远端接口箱，通过光缆传输至技术区音频系统，话筒接入摄像机MIC IN，信号回传经视频解嵌后接入本地接口箱。主持人耳机返送信号，通过调音台远程接口箱的模拟输出口送入主持人耳机，满足主持人监听演播室PGM-1信号以及导演口令的需求。另外还配备了两台LED聚光灯用于主持人及嘉宾的照明。
5.混合采访区（Mixed Zone Position）
混采区只有田径比赛时才会使用，位于田径场地内运动员退场通道处，架有一台有线讯道摄像机并配有新闻灯光，用于赛后运动员采访。主话筒接入摄像机1声道，备份话筒接入摄像机2声道，通过摄像机光缆回传至CCU解嵌后接入系统。
6.带摄像头评论席（Commentary Positionwith Camera）
评论席位于赛场西侧主席台下，为节目提供中文评论。话筒信号通过CCR（评论席控制室）接入系统，同时为评论席送出两路IBC演播室PGM-1返送信号，线路由场馆技术运行中心（TOC）提供。为了辅助评论员对总台包装后的信号进行准确配音，本次转播预订了TVC技术间到评论席的视频线路和通话线路，系统PGM信号传送到评论席监视器，四线通话实现评论员与演播室和制作间导演的通话。评论席预订了带灯光的遥控微型摄像机，用于评论员与总台演播室连线报道使用，摄像机信号和控制回传至导演制作间操作。信号通路同样由TOC提供。
二、系统技术方案
1.转播系统
中央广播电视总台亚运会开闭幕式及田径单边综合报道系统使用一套大型4K EFP，为基于ST 2110的无压缩超高清制作系统，本套系统主备核心交换机采用两台36个100G端口的思科9336C、最大支持16讯道的HDC4300摄像机、10到20个4K外来信号收取能力的Sony XVS-8000切换台、SDN管理控制和Tally源名分配采用Sony的LSM系统和TM1+MK2服务器、两台Imagine的SNP作为监看系统、主备调音台分别为Lawo mc256 和Lawo mc236。
2.机位配置

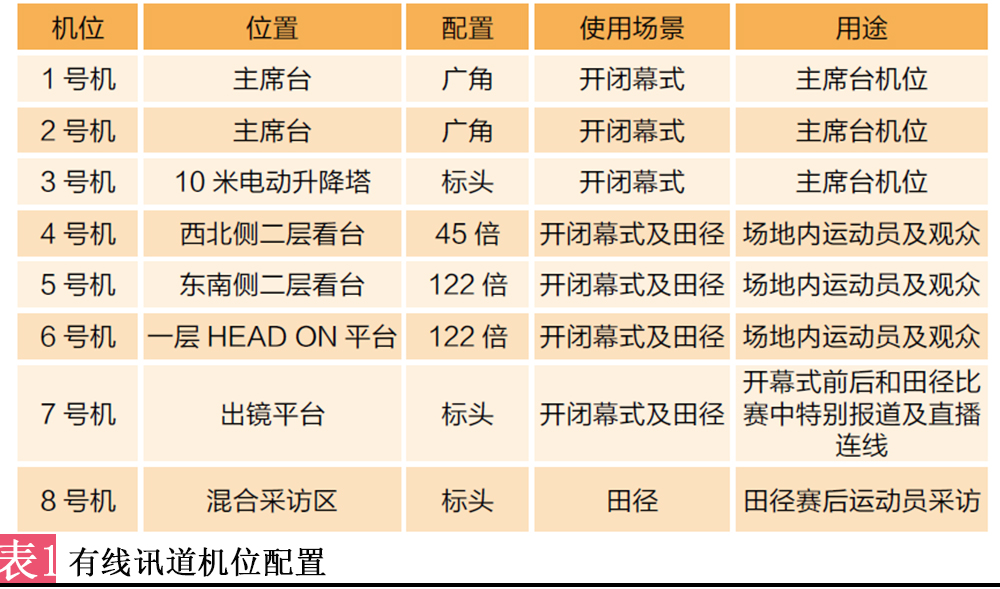

本次转播有8个有线讯道、12个UHD外来信号，有线讯道配置见表1。
3.开幕式输入信号传输方案
开闭幕式转播从公共信号转播车接收12路4K UHD外来信号，包括2路PGM公共信号、2路主席台公共信号和8路Splits机位信号。转播车将两台SNP传输设备安装在TVC系统内，铺设了4根LC光纤从转播车交换机的100G光口直连到这两台SNP的主备100G光模块上，这两台SNP将转播车输出的UHD信号转换为12G UHD基带信号，再由本系统内的3台SNP接收全部的UHD基带信号并转换为ST 2110-20/30的视音频流，由SNP通过光纤接入系统内的主备交换机，再进入切换台、EVS、录像机、调音台等终端设备。
每台SNP可接收8路UHD信号，将从公共信号接收的主备PGM分别送入两台不同的SNP主机，这样主备信号使用了不同的物理通路。另外备路的公共信号所在的SNP上使用MADI模块将该信号的音频流编为MADI，再接入调音台的MADI接口作为公共信号音频的备份。

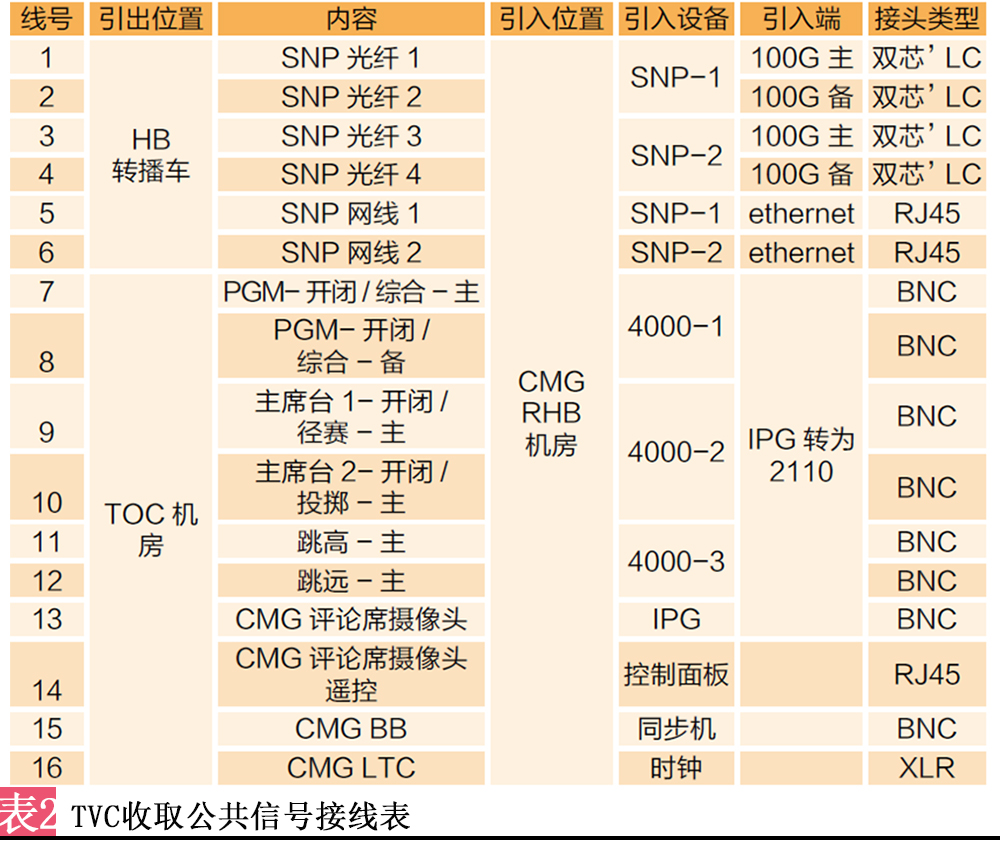

为了保证开幕式信号安全，TVC系统单独从TOC接入了UHD基带的PGM主备和两路公共信号的主席台机位，由系统内的交叉变换器（HDRC4000）转为4×3G信号后再经IPG转为IP信号，信号交互见表2。
4.硬盘编辑
田径比赛使用两套XT4K EVS服务器，总共为全4K的6入2出共8个通道，两个操作面板。输入信号可由切换面板自由选择，对各个田径单项赛事的中国重点运动员精彩画面进行编辑并插播。EVS为基带系统，输入输出均由系统IPG做IP流转换。
5.在线包装
为田径赛事提供两套在线包装系统，为节目全程提供中文字幕包装和连线分屏。在线包装系统使用12G UHD输出方式，由系统SNP转为IP流。字幕模板与IBC演播室保持一致，操作人员通过图文的预监画面，可以检查要播出的图文信息，在确保无误的状态下对图文字幕进行安全播出。
6.IP监看方案
本系统用主备两台SNP为3块50英寸导演监视器提供监看画面。由于原系统摄像机的高清输出为SDR模式，所以将外来信号进系统的监看输出均设置为高清SDR，保证了分屏画面颜色的一致性，画分输出则使用3840×2160分辨率，让导演监看有更高的清晰度。每台SNP拥有4个模块（Processor-A、B、C、D），每个Processor模块可以接收9路监看源并提供2路画面输出。根据监看源的数量设置成一个12分屏、一个6分屏和一个16分屏，将模块B作为模块A的扩展组成18入2出提供给第一和第二块大屏，模块D作为模块C的扩展组成16入1出提供给第三块大屏。SNP通过NMOS接入LSM控制系统，由LSM修改系统源名和选择输入源。
系统所有外来监看信号源均需转换成高清IP流，其中12G UHD信号均由SNP转换为IP流后同时输出SDR 709的高清代理流作为监看源，另一部分4×3G的基带信号由拥有NXLL-MC50许可的IPG输出SDR 709的高清代理流作为监看源。
7.系统传输方案
系统主备路4K信号均采用TICO编码方式，将加嵌好的PGM主备信号经由主控租用的10G专线光纤回传至IBC。此外还有2路4K安全机位传送（同样采用TICO编码方式）和2路高清传送也经光纤回传至IBC。同时从主控接收取2路4K 的CCTV-16和CCTV 4K返送、2路高清CCTV-5和CCTV-5+返送作为监看使用。
为保证总台直播安全，TVC系统配备了一辆卫星车，送一路备路4×3G信号作为系统总的备路输出，直接回新台E15演播室。
三、开闭幕式与田径系统转换
杭州亚运会的开闭幕式与田径比赛同在奥体中心体育场，有两次项目转场，系统方案按两项任务的最大需求来设计。
◆单边机位、出镜平台、评论席、字幕包装系统均保持不变，只在田径赛事增加混采区机位；
◆EVS回放系统在田径赛事中使用，开闭幕式时为末级输出的安全监控，需要手动改变接线输入源；

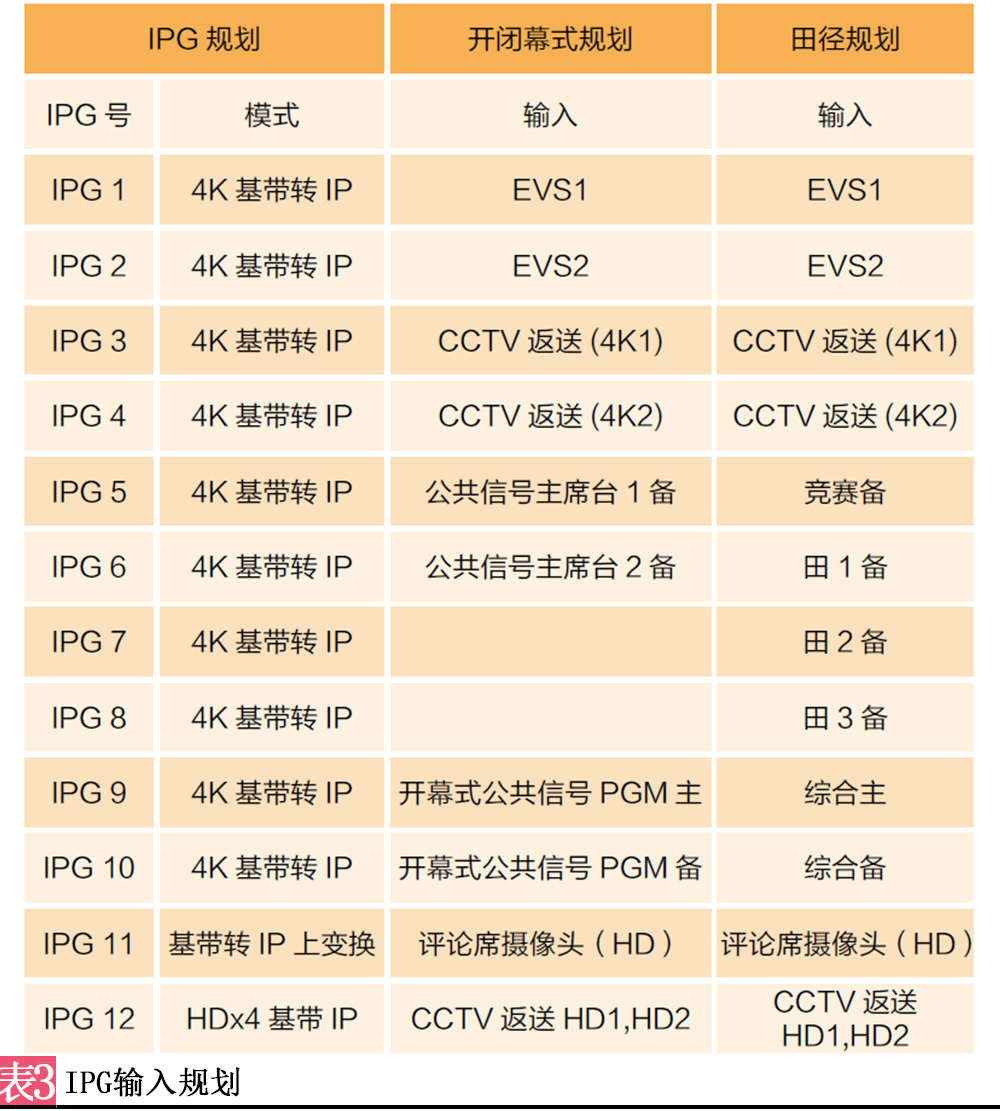

◆IPG输入规划：开闭幕式公共信号PGM主备和两个主席台信号均从TOC取一套基带备份，田径赛事有综合主备、竞赛、田1、田2和田3一共6个分项公共信号，全部从TOC取一套基带备份信号，见表3；

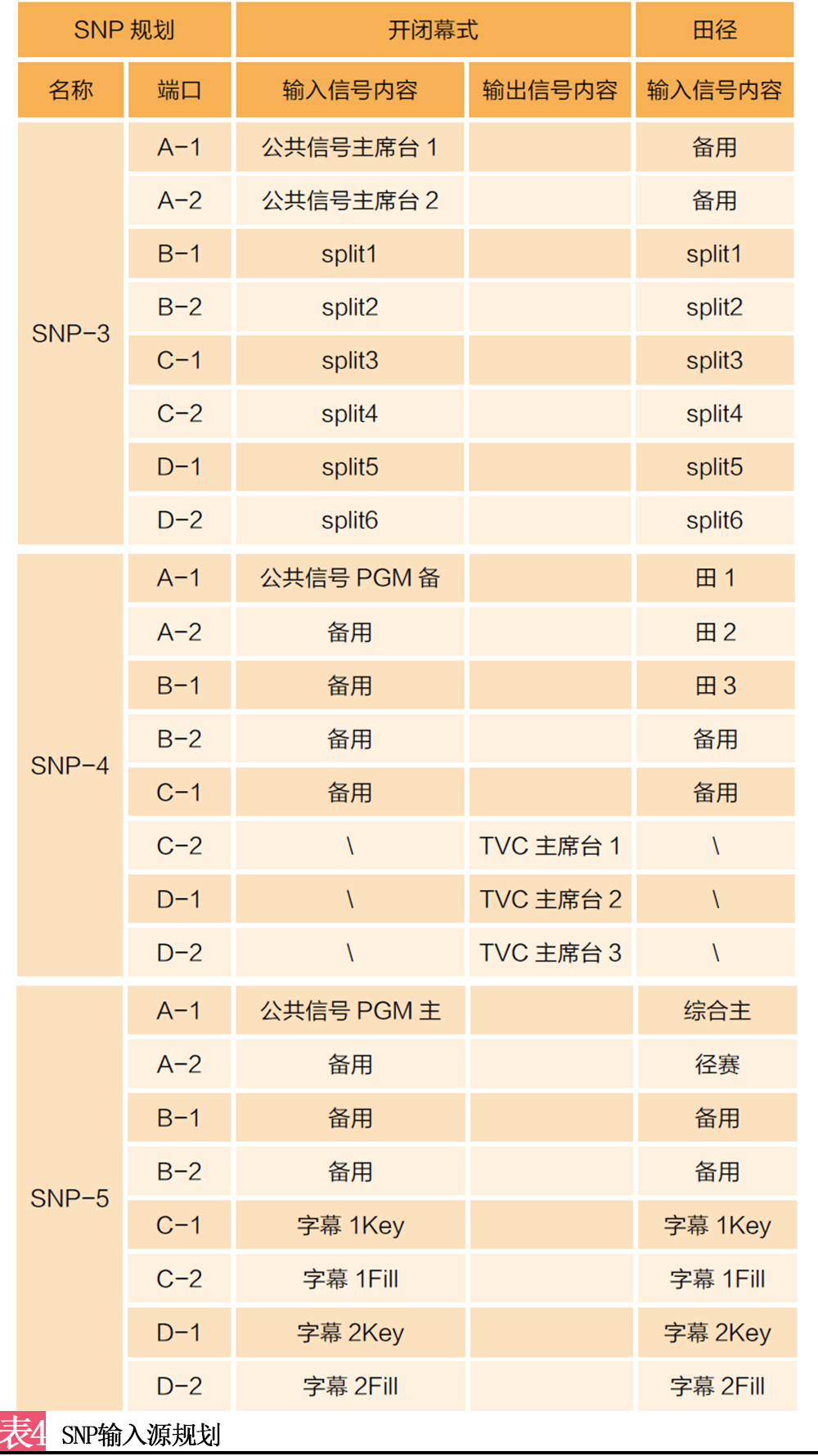

◆SNP输入规划：TVC系统从公共信号系统收取的主音视频信号输入信号均由SNP转成2110-20/30来完成，字幕机的12G信号也由SNP来转换，根据信号的重要程度分布在不同的3台SNP上。TVC系统内3个主席台机位同时通过SNP输出给公共信号系统（通过铺设线缆的方式解决Tally通话），起到两个系统互为备份的作用。SNP其他不用的端口作为备用，SNP输入规划见表4。
四、结语
10月8日晚，熊熊燃烧了16天的亚运会火炬在杭州奥体中心体育场徐徐熄灭，杭州第19届亚洲运动会的转播圆满落幕，这也是中央广播电视总台首次在大型夏季运动会上使用4K超高清系统为开闭幕式及田径项目进行单边综合制作，两周后技术人员再接再厉，又圆满完成了亚残运会开闭幕式的单边综合报道。
来源：选自2023年第12期《现代电视技术》
